深圳龍崗順威煤氣有限公司，位于深圳市龍崗區吉華街道秀峰路61號，該受檢項目的充裝間、機泵房、槽車卸車臺、貯罐區涉及的主要介質為液化石油氣(丙烷)，介質等級為II類；安裝的防爆電氣設備類型有IB類、IIC類，防爆電氣設備的溫度組別有T3、T4、T6組，涉及的爆炸性危險區域劃分為2區危險場所。

檢驗依據

序號	標準號	標準名稱
1	GB/T 3836.1-2021	《爆炸性環境 第 1部分:設備 通用要求》
2	GB/T 3836.2-2021	《爆炸性環境 第2部分:由隔爆外殼“d”保護的設備》
3	GB/T 3836.3-2021	《爆炸性環境 第3部分:由增安型“e”保護的設備》
4	GB/T 3836.4-2021	《爆炸性環境 第4部分:由本質安全型“”保護的設備》
5	GB/T 3836.5-2021	《爆炸性環境 第5部分:由正壓外殼型“p”保護的設備》
6	GB/T 3836.9-2021	《爆炸性環境第9部分:由澆封型“m”保護的設備》
7	GB/T 3836.16-2021	《爆炸性環境 第 16 部分:電氣裝置檢查與維護》
8	AQ 3009-2007	《危險場所電氣防爆安全規范》

注：相關標準詳細介紹請轉至防爆執行標準欄目

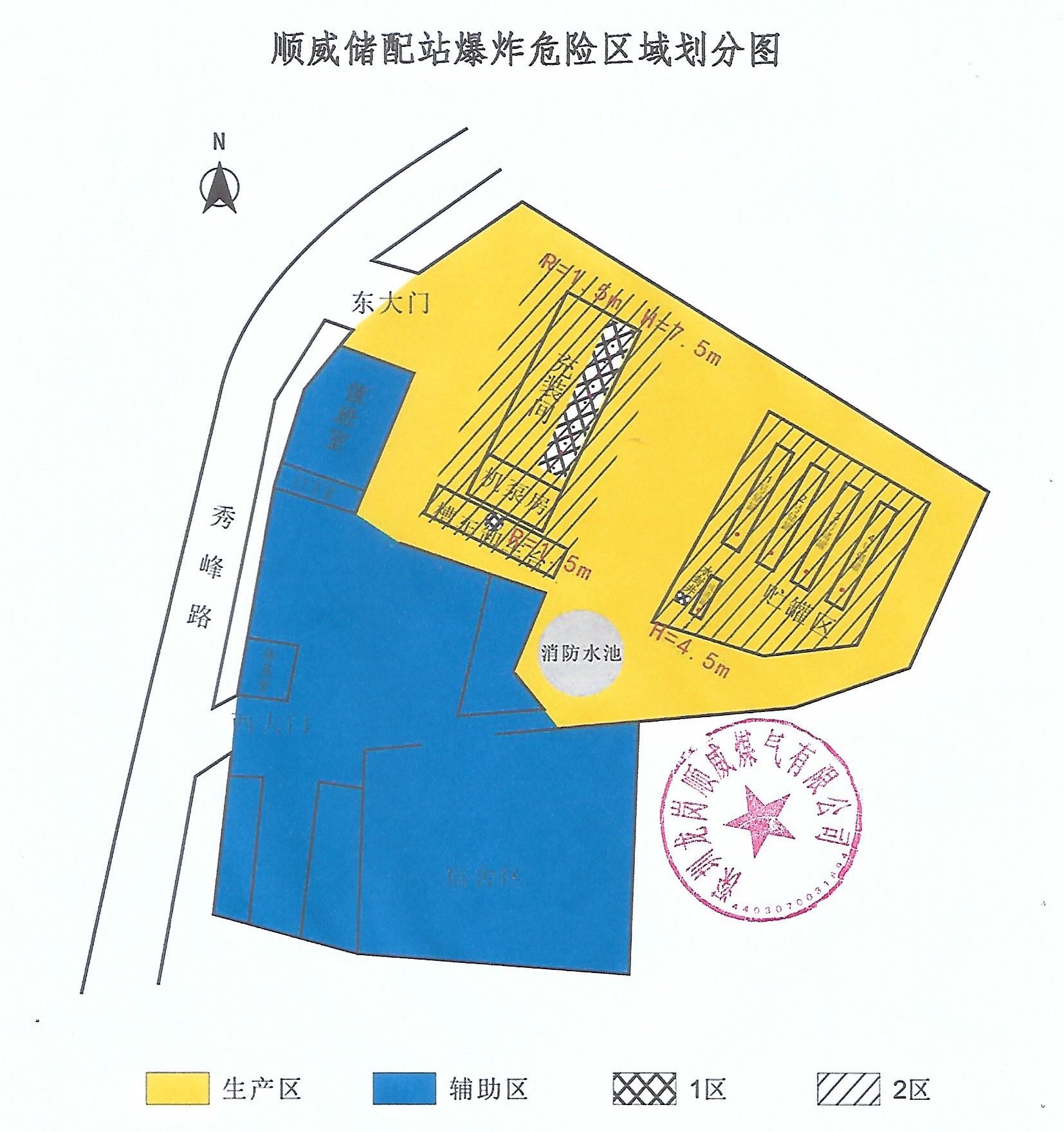

爆炸區域劃分圖

防爆電氣設備清單

機泵房、槽車卸車臺

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	機泵房	防爆照明開關	Ex d e IIB T6 Gb	4901191	1
2	機泵房	防爆控制按鈕	Ex e d IIB T6 Gb	8060824	4
3	機泵房	防爆防腐控制按鈕	Ex e d IIB T6 Gb	/	1
4	機泵房	隔爆型三相異步電動機	Ex d IIB T4 Gb	444236	5
5	機泵房	防爆熒光燈	Ex d IIB T4 Gb	/	2
6	機泵房	可燃?xì)怏w探測器	Ex d IIC T6 Gb	CNEx21.2792X	1
7	槽車卸車臺	防爆熒光燈	Ex d IIB T4 Gb	/	2
8	槽車卸車臺	靜電接地報警器	Ex ia IIB T3 Ga	CE14.2042	2

充裝間

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	充裝間	防爆照明開關	Ex d e IIB T6 Gb	CE101254	12
2	充裝間	防爆搖頭扇	Ex d e IIB T5 Gb	8110956	8
3	充裝間	防爆接線箱	Ex d IIB T6 Gb	8123415	2
4	充裝間	防爆攝像頭	Ex d IIB T4 Gb	8023451	2
5	充裝間	消防應急照明燈具	Ex d e ib q IIC T6 Gb	SYEx20.07312	3
6	充裝間	可燃?xì)怏w探測器	Ex d IIC T6 Gb	CNEx21.2792X	1
7	充裝間	防爆稱重控制箱	Ex d IIB T5 Gb	GYB03359	2
8	充裝間	液化石油氣電子灌檢斤秤	Ex d e m ib IIB T4 Gb	CNEx07.1530	8
9	充裝間	防爆熒光燈	Ex d IIB T4 Gb	/	10

貯罐區

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	貯罐區	壓力變送器	Ex d IIB T6 Gb	8645212	3
2	貯罐區	磁翻板液位遠傳	Ex d IIB T6 Gb	8431212	3
3	貯罐區	溫度變送器	Ex d IIB T6 Gb	8453217	3
4	貯罐區	防爆接線箱	Ex d IIB T6 Gb	81607124	3
5	貯罐區	可燃?xì)怏w探測器	Ex d IIB T6 Gb	CNEx21.2792X	6

防爆安全檢驗結論

受貴單位委托，我司專業檢測人員在核對提交的“深圳龍崗順威煤氣有限公司”的充裝間、機泵房、槽車卸車臺、貯罐區電氣安全項目設計技術文件資料的基礎上，按照 GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T3836.3-2021、GB/T 3836.4-2021、GB/T 3836.5-2021、B/T 3836.9-2021、GB/T 3836.16-2017、AQ 3009-2007等標準對委托項目爆炸性環境用電氣設備的選型和安裝進行防爆檢測，現將檢測意見報告如下:

根據現場情況，本次評估的范圍為充裝間、機泵房、槽車卸車臺、貯罐區項目涉及的危險介質為液化石油氣(丙烷)，安裝的防爆電氣設備類型有 IIB 類、IIC 類，防爆電氣設備的溫度組別有 T3、T4、T5、T6,涉及的爆炸性危險區域劃分為 2 區危險場所。

項目涉及的防爆電氣設備有:防爆照明開關、防爆控制按鈕、隔爆型三相異步電動機、防爆熒光燈、點型可燃?xì)怏w探測器、靜電接地報警器、防爆搖頭扇、防爆接線箱、防爆攝像頭、消防應急照明燈具、防爆稱重控制箱.液化石油氣電子灌檢斤秤、壓力變送器、液位變送器、溫度變送器等 15 種(詳見附件 A)。采取的防爆技術有隔爆型、增安型、本安型、澆封型。經對項目文件資料的核查和現場檢測，確認受檢單位的充裝間、機泵房、槽車卸車臺、貯罐區防爆電氣安全項目爆炸性環境用電氣設備的選型符合相應爆炸性氣體危險場所及其危險介質等級的要求。
