珠海市海力燃氣有限公司，位于珠海市斗門區黃楊大道4433號，該受檢項目的槽車卸車點、機泵間、充裝間、罐區涉及的主要介質為丙烷，介質等級為II類；安裝的防爆電氣設備類型有IIB類、IIC類，防爆電氣設備的溫度組別有T4、T5、T6組，涉及的爆炸性危險區域劃分為2區危險場所。

防爆電氣設備清單

卸車區

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	卸車區	氣體探測器	Ex d IIC T6 Gb	CE14.1368	1
2	卸車區	防爆接線箱	Ex d IIB T6 Gb/ Ex tD A21 IP65 T80℃	SYEx19.0572	1
3	卸車區	防爆電磁閥	Ex d IIB T4 Gb	/	1
4	卸車區	靜電接地報警器	Ex ib IIC T4 Gb	/	1
5	卸車區	防爆燈具	/	/	3

泵房區

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	泵房區	防爆控制箱	Ex d e IIC T6 Gb	/	1
2	泵房區	防爆旋轉開關	Ex d e IIB T6 Gb/ Ex tD A21 IP65 T80℃	8110956	2
3	泵房區	防爆燈具	/	/	2
4	泵房區	防爆應急燈	/	/	1
5	泵房區	隔爆型三相異步電動機	Ex d IIB T4 Gb	/	3
6	泵房區	防爆按鈕	Ex d IIC T6 Gb	/	2
7	泵房區	氣體探測器	Ex d IIC T6 Gb	CE14.1368	1

泵房區

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	泵房區	防爆控制箱	Ex d e IIC T6 Gb	/	1
2	泵房區	防爆旋轉開關	Ex d e IIB T6 Gb/ Ex tD A21 IP65 T80℃	8110956	2
3	泵房區	防爆燈具	/	/	2
4	泵房區	防爆應急燈	/	/	1
5	泵房區	隔爆型三相異步電動機	Ex d IIB T4 Gb	/	3
6	泵房區	防爆按鈕	Ex d IIC T6 Gb	/	2
7	泵房區	氣體探測器	Ex d IIC T6 Gb	CE14.1368	1

充裝區

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	充裝區	防爆控制箱	Ex d e IIC T6 Gb	/	1
2	充裝區	防爆燈具	/	/	2
3	充裝區	防爆攝像頭	/	/	4
4	充裝區	氣體探測器	Ex d IIC T6 Gb	CE14.1368	2
5	充裝區	防爆旋轉開關	Ex d e IIB T6 Gb/ Ex tD A21 IP65 T80℃	8110956	20
6	充裝區	隔爆型無線網絡基站	Ex d IIB T4 Gb	/	1
7	充裝區	防爆急停開關	Ex d e IIB T6 Gb/ Ex tD A21 IP65 T80℃	/	1
8	充裝區	防爆接線盒	Ex d IIB T6 Gb Ex tD A21 IP65 T80℃	/	13
9	充裝區	防爆風扇	/	/	2
10	充裝區	防爆接線箱	Ex d IIB T6 Gb Ex tD A21 IP66 T80℃	/	8

罐區

序號	安裝位置	設備名稱	防爆標志	防爆合格證號	數量
1	罐區	溫度變送器	Ex d IIB T4 Gb	GYB09613	5
2	罐區	壓力變送器	Ex d IIB T4 Gb	GYB20.2110X	5
3	罐區	液位變送器	Ex d IIB T4 Gb	/	5
4	罐區	防爆限位開關	Ex db IIC T5 Gb	/	12

問題匯總

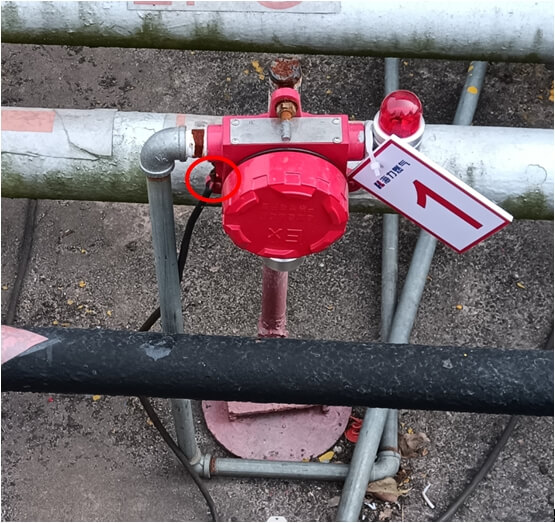

卸車區：可燃氣體探測器未用黃綠接地線，且接地線不足4mm2。

整改建議：使用黃綠接地線，且線徑不少于4mm2。

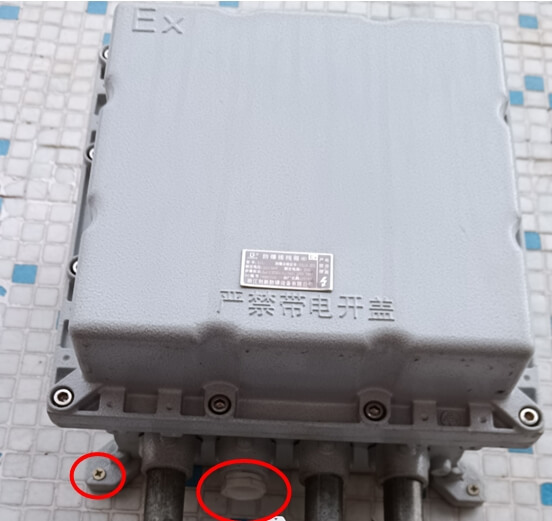

卸車區：防爆接電箱未接地，且預留引入口未用金屬堵件封堵。

整改建議：從設備外殼接地點使用線徑大于4mm2的黃綠色專用接地線接至該區域的干線接點處，并使用螺栓鎖緊，且預留引入口用金屬堵件封堵。

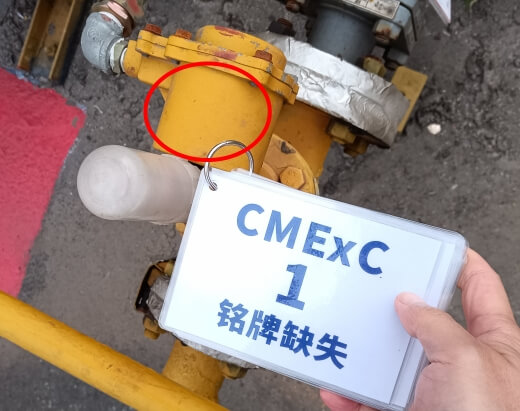

卸車區：防爆電磁閥銘牌缺失。

整改建議：補全防爆產品的銘牌及防爆信息。

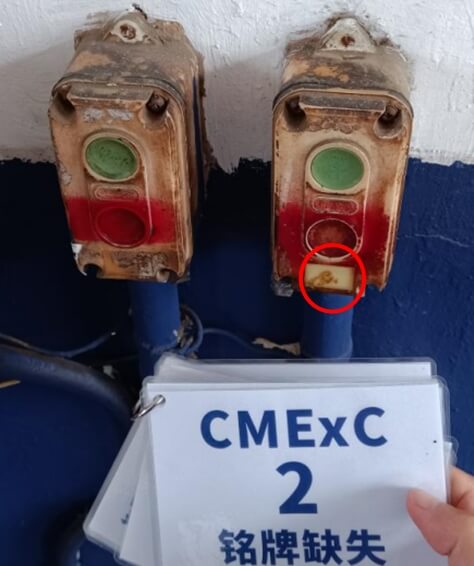

泵房區：防爆按鈕銘牌缺失。

整改建議：補全防爆產品的銘牌及防爆信息。

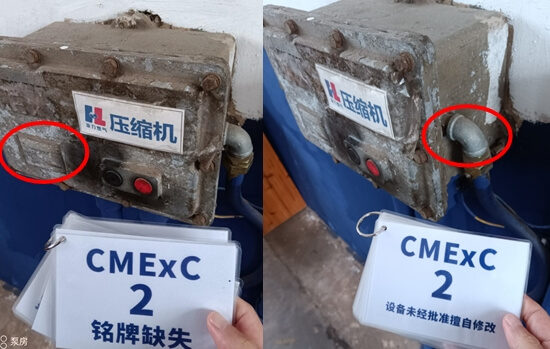

泵房區：防爆控制箱銘牌缺失，且未經批準擅自修改。

整改建議：建議更換取得防爆合格證的防爆控制箱且嚴格按照防爆產品的安裝方式進行安裝。（按自己的需求購買防爆產品輔助控制箱的安裝）

…….

防爆安全檢驗結論

受貴單位委托，我司專業檢測人員在核對提交的“珠海市海力燃氣有限公司”的槽車卸車點、機泵間、充裝間、罐區電氣安全項目設計技術文件資料的基礎上，按照GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.3-2021、GB/T 3836.4-2021、GB/T 3836.5-2021、GB/T 3836.9-2021、GB/T 3836.16-2017、AQ 3009-2007等標準對委托項目爆炸性環境用電氣設備的選型和安裝進行防爆檢測，現將檢測意見報告如下：

根據現場情況，本次評估的范圍為槽車卸車點、機泵間、充裝間、罐區項目涉及的危險介質為丙烷，安裝的防爆電氣設備類型有IIB類、IIC類，防爆電氣設備的溫度組別有T4、T5、T6,涉及的爆炸性危險區域劃分為2區危險場所。

項目涉及的防爆電氣設備有：可燃氣體探測器、防爆接線箱、防爆電磁閥、靜電接地報警器、防爆燈具、防爆控制箱、防爆旋轉開關、防爆應急燈、隔爆型三相異步電動機、防爆按鈕、防爆攝像頭、隔爆型無線網絡基站、防爆急停開關、防爆接線盒、防爆風扇、溫度變送器、壓力變送器、液位變送器、防爆限位開關等19種（詳見附件A）。采取的防爆技術有：隔爆型、增安型、本安型。經對項目文件資料的核查和現場檢測，確認受檢單位的槽車卸車點、機泵間、充裝間、罐區防爆電氣安全項目爆炸性環境用電氣設備的選型符合相應爆炸性氣體危險場所及其危險介質等級的要求。
