爆炸危險區域劃分圖也叫防爆區域劃分圖，在防爆檢測或者施工改造時，該圖為必備材料，但很多涉爆企業在開展相關業務期間并不了解這個爆炸危險區域劃分圖，看看下面的示例圖你就可能會明白了。

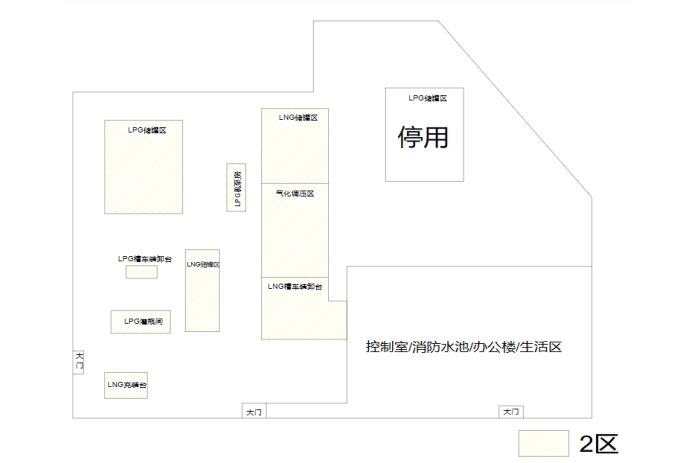

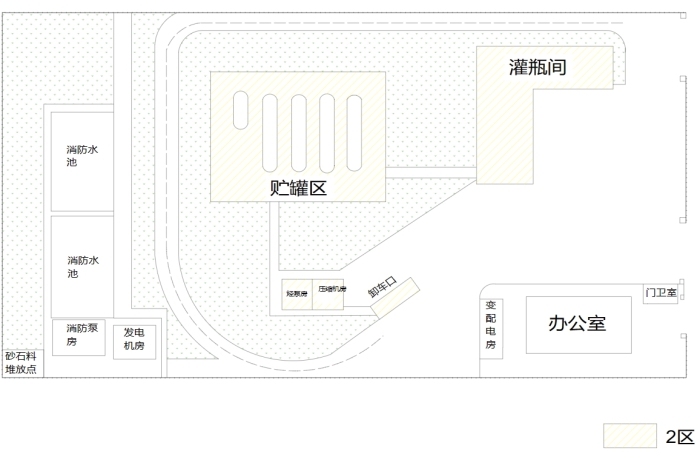

示例圖片

上圖就是最簡單的爆炸危險區域劃分圖，其實就是將爆炸危險區域的平面圖標注上對應的防爆區域，包含氣體爆炸性環境0區、1區、2區，以及粉塵爆炸性環境20區、21區、22區，不同的區域代表不同的危險系數，當然也需要根據相應的標準以及規定進行劃分。

爆炸危險區域的劃分標準

可燃性氣體或可燃液體蒸氣與空氣或氧氣混合后，在某一濃度范圍內，遇到火源將引起爆炸，此濃度范圍稱為混合氣體的爆炸極限。當濃度高于或低于某一極限值時，火焰便不再蔓延，所以這個能使可燃氣體或蒸氣與空氣或氧氣組成的混合物在點火后可以蔓延的最低濃度稱為該混合氣體的爆炸下限。同樣能使火焰蔓延的最高濃度稱為混合氣體的爆炸上限。濃度在爆炸極限范圍以內的混合氣體稱為爆炸性氣體混合物。

以加油站、加氣站為例，他們所經營的汽油、煤油、-35號柴油的蒸氣或薄霧、液化石油氣或壓縮天然氣與空氣混合形成爆炸性氣體混合物，根據其出現的頻繁程度和持續時間，將爆炸危險區域劃分為三個等級。

• 0區：連續出現或長期出現爆炸性氣體混合物的環境。
• 1區：在正常運行時可能出現爆炸性氣體混合物的環境。
• 2區：在正常運行時不可能出現爆炸性氣體混合物的環境，或即使出現也僅是短時存在爆炸性氣體混合物的環境。

粉塵爆炸性危險區域的劃分標準于其一樣，詳細內容可以查閱安全生產相關標準——AQ3009-2007。
